不銹鋼板式換熱器從工藝結構不同可以分成以下幾類

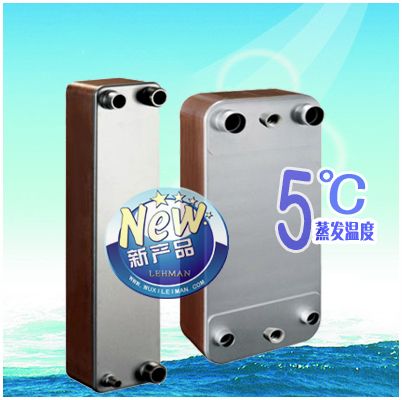

1、釬焊式板式換熱器
主要有前后端板、板片、接管等零部件組成。釬焊式板式換熱器板片由不銹鋼304/316壓制成型，板片壓制成水平波紋或窩狀波紋，釬焊式板式換熱器的工藝：將不銹鋼整板剪板—分次連續沖壓。板片與端板一起放入真空釬焊爐釬焊。釬焊時，將板片一正一反放置，這樣每兩張之間成一組，形成兩個通道。通道成蜂窩狀。
（注：雷曼公司的釬焊產品全采用品質美國真空釬焊爐，品質保證、質量可靠）
釬焊板式換熱器特點：結構緊湊、易安裝、重量輕、用水量少、經久耐用。

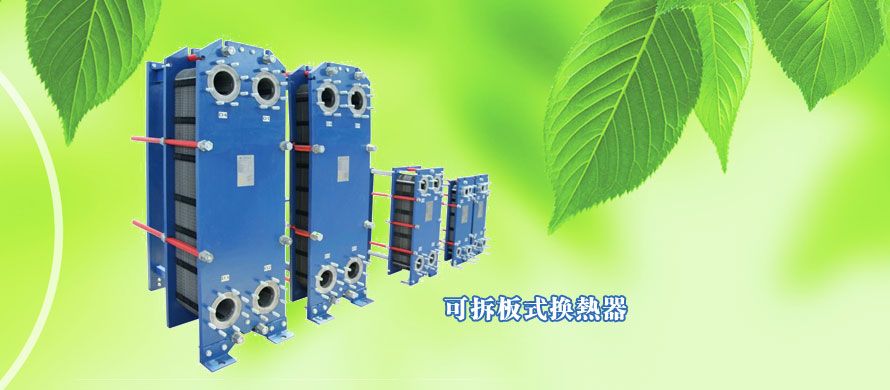

2、可拆式板式換熱器
可拆式板式換熱器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種流體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封。并且引導流體交替地流至各自的通道內，形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板片不僅提高了湍流程度，并且形成許多支承點，足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐板上，由于具備性能，省空間，省能源，維護簡單等許多優點。
3、半焊式板式換熱器
將兩塊板片由激光焊接在一起，形成一個密封的通道。在制冷應用中，制冷劑在激光焊接通道中流動，僅與板片組進出口處的兩個耐制冷劑和壓縮機油的密封環接觸。另一側介質仍以橡膠圈密封。必要時可以拆卸。
半焊式板式換熱器特點：可承受壓力比可拆式高，拆裝簡單，靈活性大。
4、全焊式板式換熱器
全焊式板式換熱器的板片生產利用了板片成型自動化生產線。利用接刀、定位與找正技術，采用整板分次連續壓制成型，其板片形式主要有水平平直波紋板片、窩形波紋板片、或平板板片等。通過改變換熱板片的長度和疊加厚度來實現結構的變換。
單個板片兩兩正反通過翼邊組焊成一束，板片四周交錯焊接，這種獨特的結構可以使傳熱板片通過翼邊焊接形成另體的通道。因此多個板束通過焊接聯系起來就形成了2個流體通道，即板間流道和管間流道（見圖1，圖2）[2]組成了全焊接板式換熱器的芯體結構。
5、熔焊式板式換熱器
由很多不銹鋼波紋板，固定板，壓緊板和接口所組成，這些部件全部由316 不銹鋼制成。
所有組件均采用Alfafusion 這一阿法拉伐公司的技術焊接而成，這種新型的板式換熱器的機械強度。它還具備衛生，防腐蝕性以及可安全回收利用的特點。無與倫比的可靠性與常規釬焊式換熱器相比，具有的抗機械疲勞和熱疲勞的能力。其的不銹鋼結構讓AlfaNova 可以抵抗高達550℃的高溫。
|
